等電位連接是綜合防雷系統中的最重要的一項基本措施。GB50057—94里強調了等電位連接在內部防雷中的作用，等電位連接是為減小在需要防雷的空間內發生火災、爆炸、生命危險的一項很重要的措施，特別是在建筑物防雷空間內防發生生命危險的最重要的措施。另外，《建筑物電子信息系統防雷技術規范》GB50343—2004又重新強調了等電位連接的重要地位，規定需要保護的電子信息系統必須采取等電位連接與接地保護措施，這就又賦予等電位連接的強制性條文的性質,可見等電位連接在建筑物防雷系統中的重要作用。但是很多防雷工程的設計和施工并不強調等電位連接的作用，特別是大部分新建建筑物的圖紙中都沒有等電位這一項，或者等電位設置不完善，比如實際的設計很少有衛生間的等電位，還有防雷檢查中往往忽視等電位端子的檢查。因此在本文中，山東防雷檢測簡要的闡述一下等電位連接在建筑物中的設置及重要作用。

1.總等電位連接和局部等電位連接

總等電位連接——等電位設置主要是在雷電防護區的交接處，首先，在直擊雷非防護區（LPZ0A）或直擊雷防護區（LPZ0B）與第一防護區（LPZA）的界面處設置總等電位連接端。一般建筑物的總等電位連接都設在配電箱的附近各種導體管件進入建筑物的入口處。總等電位連接主要有以下導體：①PE、PEN干線；②電氣裝置接地極的接地干線；③建筑物的水管、煤氣管、采暖和空調管道等金屬管道；④條件許可的建筑物金屬構件等導體。注意等電位連接中的金屬管道連接處應可靠的連通導電。總等電位連接以提高地電位和均衡電位來降低接觸電壓，它不是一項可有可無的電氣安全措施。IEC標準和一些技術先進國家的電氣規范都將總等電位連接列為接地故障保護的基本條件。

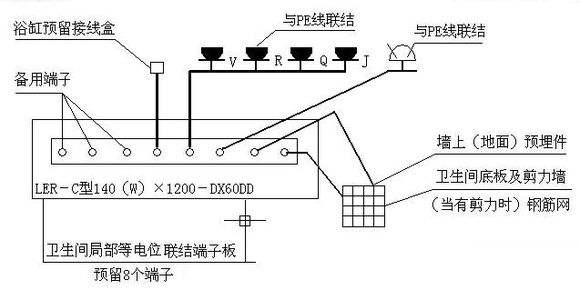

局部等電位連接——當電氣裝置或電氣裝置的某一部分的接地故障保護不能滿足切斷故障回路的時間要求時，尚應在局部范圍內做局部等電位連接。

2.建筑物室內的等電位連接

內部導電部件的等電位連接——等電位連接不僅僅針對雷電暫態過電壓的，還包括其它如工作過電壓、操作過電壓等暫態過電壓的防護，特別是在有過電壓的瞬間對人身和設備的安全防護。因此，有必要將建筑物內的設備外殼、水管、暖氣片、金屬梯、金屬構架和其他金屬外露部分與共用接地系統做等電位連接，而且要注意，絕不能因檢修等原因切斷這些連接。此外，對燃氣管道，只在進入建筑物處與接地系統相連，在每個接頭處要有輔助跨接線。因為燃氣管道本身不容許有多個接地連接，使其成為接地系統的一部分。

信息系統的等電位連接——對信息系統的各個外露可導電部件應建立等電位連接網絡，并與共用接地系統相連，接至共用接地系統的等電位連接網絡有兩種結構：

S型（星型）結構和M型（網格型）結構。（1）對于工作頻率小于0.1MHZ的電子設備，一般采用S型（星型）結構僅通過一點與共用接地系統連接，形成Ss等電位連接網絡。并且其他金屬部件應與共用接地系統有足夠的絕緣。不論是雷電有關的低頻電流還是信息系統內部的低頻干擾源都不能產生地電流。（2）對于頻率大于10MHZ的電路，一般采用M型（網格型）結構通過多點接至共用接地系統，從而構成Mm等電位連接網絡。（3）對復雜的信息系統，可采用兩種結構結合的等電位連接網絡。一個S型局部等電位連接網絡可與一個M型網狀結構組合在一起；此外，一個M型等電位連接網絡可在接地基準點與共用接地系統相連。

3.各樓層的等電位連接

將每個樓層的等電位連接與建筑物內的主鋼筋相連，并在每個房間或區域設置接地端子，由于每層的所有接地端子彼此相連，而且又與建筑物主鋼筋相連，這就使每個樓層成了等電位面。再將建筑物所有接地極、接地端子連接形成等電位空間。最后，屋頂上的設備和避雷針等與避雷帶連接形成屋面上的等電位。

4.等電位連接與共用接地是分不開的

在某中意義上說，建筑物的共用接地系統在大范圍內即為等電位連接，比如我們常見的計算機房的工作接地、靜電接地、屏蔽接地和防雷接地等采用同一接地系統的原理就是避免各接地間產生的瞬態過電壓差對設備造成影響。因此，鋼筋混凝土結構建筑物利用基礎鋼筋網做接地體，一般要圍繞建筑物四周增設環形接地體，并與建筑物被柱內用作引下線的柱筋焊接，這樣就大大降低了接地網由于雷電流造成地電位不均衡的概率。
